自己动手搭监控系统之 – 养殖场监控系统

自己动手搭监控系统之 – 养殖场监控系统

时间:2013-10-13 / 作者:胖头鱼 / 分类:电子电器 / 浏览次数:4,920次 / 0个评论 发表评论

老爹今年一开春计划养羊,几个月就建好了养殖场和配套设施。除了多个圈舍以外,养殖场配套了草料库、各种粉碎机、上料机、饮水设备、拖拉机等设施,最后还买了不少基础母羊,到目前为止一切顺利。乘着前段时间国庆放假,我回去帮忙装了一套简易的监控装置。

1.基本需求


由于老家民风淳朴,再加上有忠诚的狗狗当卫士,所以基本没有考虑防盗的问题。监控摄像头只在产羔暖棚安装,用于晚上监控预产的母羊是否正常,一来可以免去跑到羊圈检察的麻烦,二来还可以避免惊到羊群,一举两得。

养殖场监控

2.监控方案

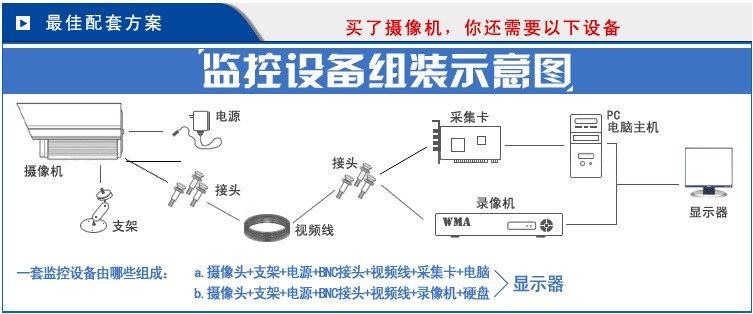

我的方案是这样的:使用普通AV信号输出的广角摄像头,夜间不需要辅助光源那种;回放采用普通电视机;传输使用有线的方式,直接将摄像机的AV信号通过物理连接传输到电视机;由于不考虑防盗功能,所以省去了录像机和相关存储设备(需要录像的朋友也很简单,多花500元左右购买录像机和SD卡即可,连接也很简单)。下图是一组可以实现录像功能的监控方案(与我的方案略有不同),供参考。

监控议案

3.我的实施过程


第1步,购买摄像头、录像机、接头、支架等相关设备和材料,根据距离购买电源线和AV信号线;由于线路需要长期裸露在外部环境中,所以选择了质量较好的防老化线缆;还有就是各种接头多买了几个以备不时之需。
第2步,施工布线前进行基本测试。保证可以正常的开启、传输、录制、回放。
第3步,布线。包括电源线和AV信号线,布线过程中考虑摩擦漏电、高度、距离、绝缘、开关设置等问题。线的两端使用绝缘的“瓷瓶”绑定,并且足够牢固。接电时为了保险起见,将电闸暂时断开(毕竟俺们不是专业电工)。
第4步,接头安装。AV接头与BNC接头的连接对于生手而言并没有想像中的那么简单,因为即要考虑牢固问题,还要保证没有虚接。为了降低“高空”作业的复杂度,我事先做了练习,安装的时候已经非常熟练,很快就做好。
第5步,连接和调试。当线路都布好之后,接下来的事情就是摄像头的调试了。摄像头的安装架不要一次固定死,因为摄像头的位置和角度通常需要进行调整,待一切调试就续后再将安装架固定牢固即可(下图为BNC接头和AV接头)。

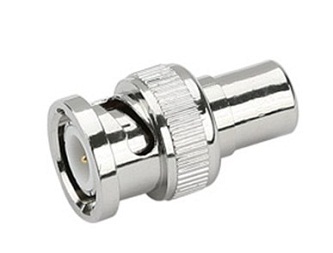

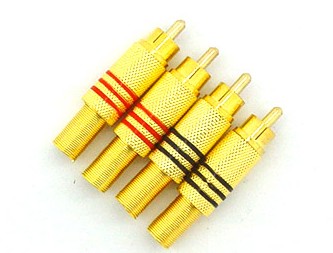

BNC接头 AV接头

4.经验总结


虽然之前关注和了解过不少,但此次户外搭建养殖养监控的过程又让我有了新的经验,做个总结如下。
首先要想好需求,如果主要目的只是实时查看,则不需要录像,如果还要兼顾防盗和安全性的考虑,那么必须要有录像功能。
其次是摄像头视角的问题。如果监控的范围和空间较小,则最好使用广角摄像机,否则就会有很多死角产生。监控死角的问题比较头疼,如果广角都搞不定,就只能增加监控点了。
最后是供电问题。比较幸运的是我老爹年轻的时候做过电工,所以接线方面轻车熟路,如果交给我来做,想要做好的话估计要费一些周折。在这里建议大家去了解一下电路改动的基本操作方法(如接线方法),还是有很多讲究的。
