更换鼠标滚轮编码器经历

更换鼠标滚轮编码器经历

时间:2018-10-02 / 作者:liuxin / 分类:电子电器,预发布 / 浏览次数:43次 / 0个评论 发表评论

鼠标编码器是指鼠标的滚轮及与之相连的电子元件,在浏览网页和文件时可以利用这个元件来滚动页面,使用频率非常高,时间久了就会因磨损而出现失灵的情况。
我的鼠标经过上次简单的修复后又用了几个月,现在又有些“不听使唤”了,虽然照着上次的方法再处理一下应该还能再凑合一段时日,但滚轮应有的阶梯式的阻尼感已经因为磨损而无法恢复,使用体验大打折扣,所以这次我打算直接更换鼠标编码器。

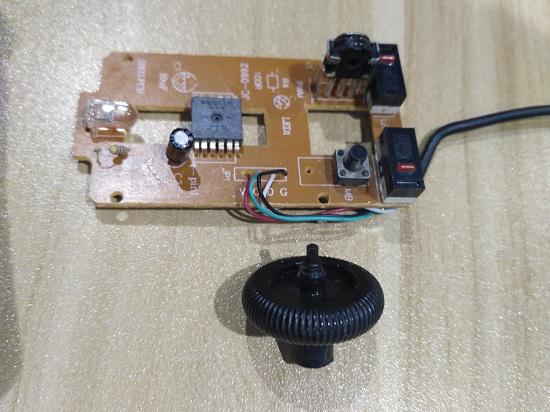

鼠标内部结构

寻找替换元件


鼠标编码器这种零件在实体店很少见,所以我直接去万能的TB寻找。在TB输入“鼠标编码器”关键词,搜出很多卖家,三、四块钱能买好几个编码器。

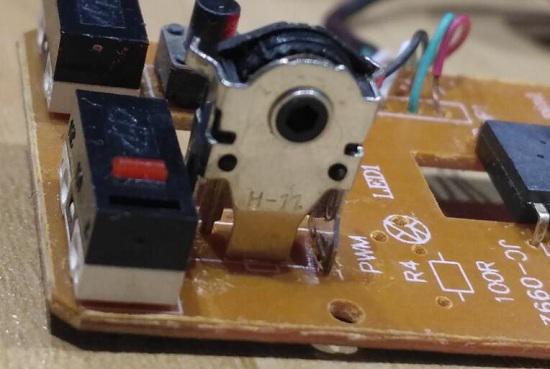

我找了一家价格适中的店铺,从“商品详情”中得知鼠标编码器的规格有五、六种,只要选择与鼠标上原来的编码器高度一样规格的就能用。鼠标编码器的高度是指编码器六棱孔(安装滚轮的孔)的中心到电路板的距离,很多编码器上会标注高度数值。我发现鼠标原有的编码器上有形似“H-11”的字样(如下图),应该是指11毫米的高度,我又量的一下,果然是11毫米,因此我就按照这个规格下了单。

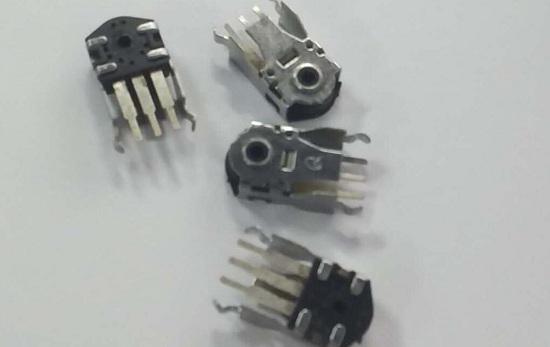

鼠标滚轮编码器

到货安装


鼠标编码器的安装需要自己焊接,不过焊接起来比较简单,编码器上有3个焊脚,只要有电烙铁就可以搞定(没用过的可以稍微练习一下)。我按原来的样式(金属面朝外)分别将3个脚焊接牢靠,前后不到10分钟,我就将编码器换好并装好外壳,接上电脑一试,和新的一样灵敏。

鼠标滚轮编码器

更换鼠标编码器注意事项


1、一定要选择与原有规格完全相同的编码器,测量尺寸时需要精确到毫米,否则不管过高还是过低,孔位都不能与滚轮保持在同一高度,这样装好后滚轮可能会“别劲儿”,用起来手感生涩不说,还有可能把滚轮的六棱轴弄断。
2、焊接时要将焊脚安装到位,否则会使鼠标编码器的六棱孔高于安装位置,还是会出现孔位与滚轮高度不同的问题,只不过这种失误可以通过重新焊接来补救。
3、焊接时,一定要将焊脚与电路板焊实,不能有虚焊,否则会出现接触不良的问题。

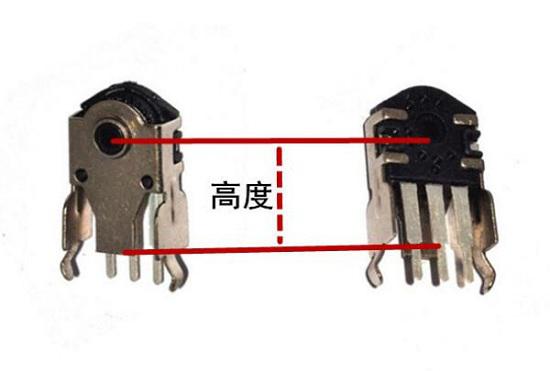

鼠标滚轮编码器高度
