电磁炉触控按键失灵修复记

电磁炉触控按键失灵修复记

时间:2017-07-11 / 作者:liuxin / 分类:家居生活 / 浏览次数:294次 / 1个评论 发表评论

我家的电磁炉是2011年买的,当时花了好几百块,光看控制面板就知道很高端,按键也是触控的,整体面板是一大亮点,看起来非常高大上。
这部电磁炉的使用率并不算高,但是用了两三年之后突然有一天电磁炉的开关失灵,费了九年二虎之力免强启动,但却再也无法关闭,最后只好拔掉电源。
因为已经过了保修期,所以一直喜欢拆东西的我就决定先自己拆开看个究竟,如果是电线接口松动等简单的问题自己就能解决,省得再拿去维修了。

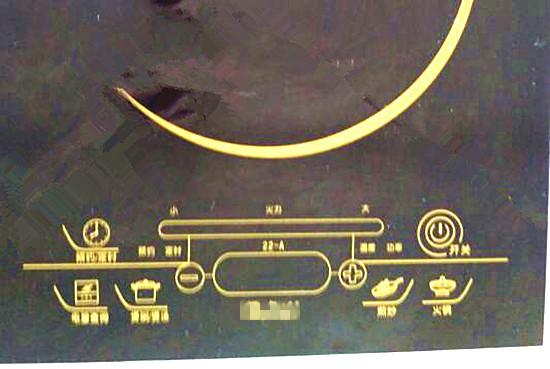

电磁炉触控按键面板

电磁炉触控式按键的基本原理


要想修复电磁炉失灵的按键,首先需要了解触控式按键的基本原理。触控式按键就是利用张弛震荡器产生比较强的正弦波,然后将正弦波传导在弹簧按键顶端的导电盘上,当用户的手指接触到导电盘的时候,相当于给导电盘对地接了一只电容(尽管隔着面板也是如此),即导电盘上的正弦波发生变化从而被芯片识别,执行相应的指令。

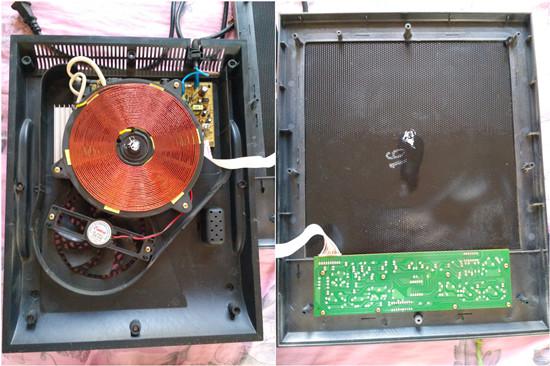

电磁炉内部结构

我的解决方法


1、我小心翼翼地打开电磁炉的面板(将背面的螺丝拧开后将电磁炉翻过来正放,主要原件一般在背盖上固定,重量较重,不好拿下来,面板端较轻一些,此时应注意要将拧下来的螺丝都收好)。
2、电磁炉打开后,我先检查了背盖上固定的电路板是否有插头松动或原件烧黑的痕迹,结果一切完好。不过我注意到电路板上有一个玻璃管式的保险丝,保险丝一般是电子原件中最薄弱的地方(一般保险丝烧断就完全不能通电了,显然与按键失灵故障没有关系,不过还是监测了一下),我拿小电池和小灯泡接到保险丝两端试了一下,可以通电,保险丝是好的(非专业人士在检查电路板时,请避免手指或螺丝刀等触碰到电路板的焊点,因为有些电器中会有比较大的电容,即使没有通电也可能释放电流,如果手或螺丝刀触碰到电容元件上很可能发生手被电伤或因螺丝刀不小心短接元件而造成元件彻底损坏的情况)。
3、主电路板没有发现问题,然后我就拆下触控按键的电路板检查,依然没有插头松动和原件烧坏的迹象,不过我发现了上面触控按键基本原理中提到的导电盘,是连接在弹簧上的,然后导电盘是用弹簧顶到触控面板上的。不过我觉的内部电路板上的弹簧根本不受力,不可能是导电盘和触控面板接触不好的问题,这让我有些想不通,不过我还是将失灵按键对应的弹簧稍微揪了揪,以达到更好的接触效果。

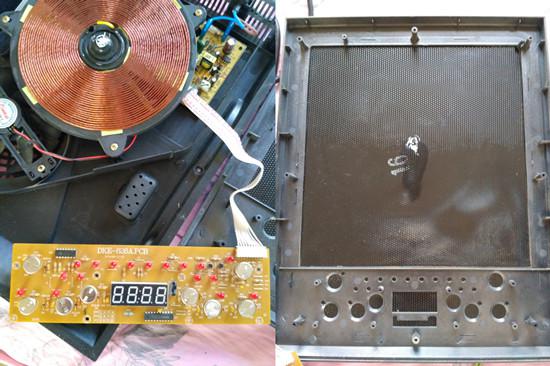

触控按键电路板和电磁炉面板内部构造

4、基本没有找到毛病,最后只好把电磁炉恢复原状并抱着试一试的心态又试了一下电磁炉的按键,结果按键比刚才好用多了,在后来的使用中按键一直都非常灵敏。

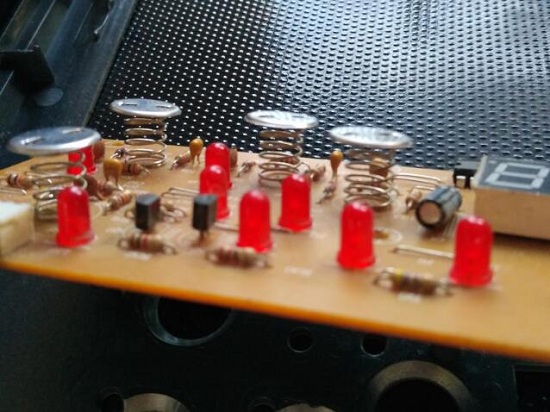

触控按键电路板上的导电盘

总结


在打开电磁炉内部的时候,虽然没有发现明显的故障,但通过修复情况来看,很可能就是导电盘接触不良的问题(电路板上的弹簧不直接受力,但电磁炉在运行中会有高频的震动,由此而导致的接触不良也不是没有可能),另外,一些正规厂商生产电器时所采用的电子元件在正常使用情况下烧坏的可能性也很小,所以大家在遇到类似的故障时也可以试试这种方法。

触控按键导电盘特写
