如何用电烙铁焊接电路

如何用电烙铁焊接电路

时间:2017-11-13 / 作者:liuxin / 分类:电子电器 / 浏览次数:93次 / 0个评论 发表评论

电烙铁是维修电器最主要的工具,可以用来制作和修改小型电路,因此有很多喜欢研究电路的朋友都会购置一把电烙铁。焊接电路看上去简单,但是对于初次尝试的朋友来说还是需要有些技巧。

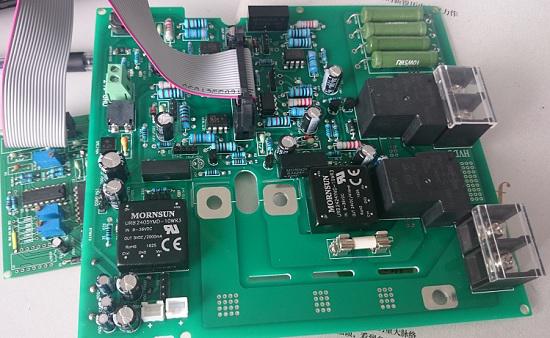

电路板

焊接电路最基本的工具


捣鼓电路时,电烙铁是必不可少的。很多人在焊接作业前只买了烙铁,这其实是不够的。烙铁只能用来溶解焊锡,在原有焊锡较多的情况下倒是可以用来修复虚焊的电路,但如果想要修改和制作电路就不行了。所以至少还应该有焊锡丝和焊锡膏(或松香)。焊锡丝融化后就可以形成电路板上的焊点,用来连接电线、引脚和电路板;焊锡膏是一种膏状的助焊剂,它可以增加焊锡的流动性,使电路板与电线的接触更好。

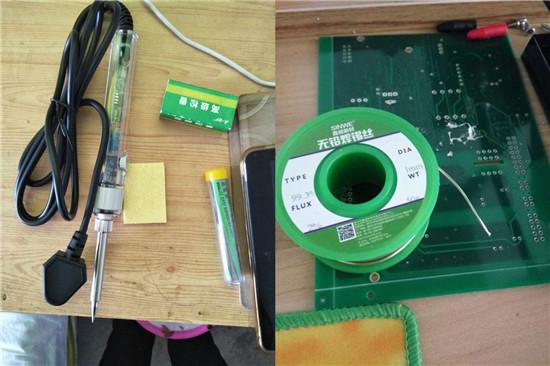

电烙铁和焊锡丝

焊接步骤和方法


焊接电路时,首先请将上述材料准备好,然后将电烙铁通电,待烙铁稍有温度的时候将烙铁头蘸上焊锡膏,等到可以溶解焊锡时再用焊锡丝给烙铁头涂上一层焊锡,这样在焊接时烙铁头更容易取到焊锡。
开始焊接时,请将需要焊接的点以及导线也涂上焊锡膏,这也同样有利于焊接。这是很关键的一步,因为焊锡具有一定的张力,溶解后会聚集成小圆珠的形状,像荷叶上的水一样,不容易流动,不涂焊锡膏就很难将焊锡点在应该焊接的地方,或者即使点到焊接部位也可能会虚焊,很容易脱落或接触不良。

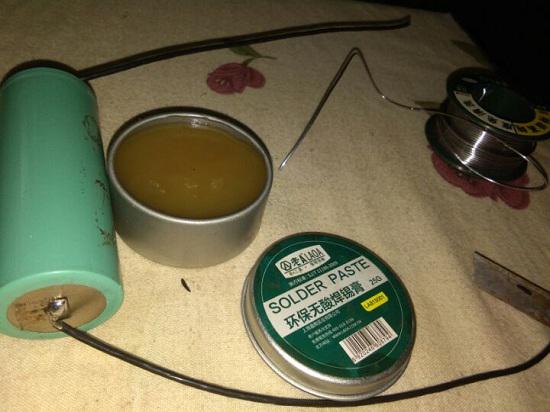

焊锡膏

注意事项


焊接时要注意电烙铁与电路板的接触时间,因为电烙铁的温度较高,接触时间过长可能会烧坏元器件。如果没焊接好就先将烙铁拿开,待电路板散热后再次焊接。
要根据电路板的大小决定焊锡的使用量,如果电路板和元件较小而取的焊锡过多,焊锡就可能会连在其他地方而造成电路板短路。
电烙铁前端金属部位通电后的温度会很高,使用时一定不要让电烙铁加热部位接触到衣物、皮肤或者烙铁的电源线等容易烫坏的部位,购买或自己制作一个烙铁架可以更好地避免烫坏其他部位。
家里如果有小孩子,一定不要让小孩子在电烙铁附近玩耍,防止烫伤。
在烙铁通电时,人不要离开烙铁,养成人走断电的习惯,否则一旦忘记,也有可能发生严重的后果。
在焊接时会产生较大烟气,所以焊接环境要注意通风,以免影响健康。
