跑步机电路故障维修经历

时间:2019-11-09 / 作者:liuxin / 分类:家居生活 / 浏览次数:61次 / 0个评论 发表评论

遇到这样一个案例:有一台跑步机在通电并打开电源后,屏幕及各部件表现正常,按下跑步开始按键后,依然像往常一样开始3秒倒计时,倒计时结束后却不见跑带运转,随后屏幕中出现了“E-2”(故障代码)的字样……

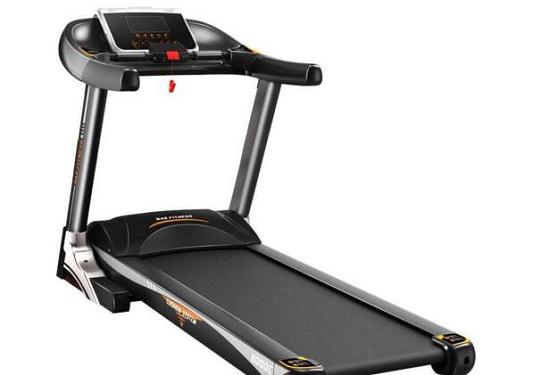

跑步机

故障代码


和汽车一样,大部分跑步机都可以在一定程度上自动检测故障类型,在出现故障后会显示相应的故障代码,以帮助我们更快、更准确地找到故障原因及解决办法。大部分跑步机的故障代码所对应的故障都大同小异。
这次遇到的E-2故障与电机有关。说明书中提示的原因是失速保护或未检测到电机,处理方法为检查电机线是否脱落。

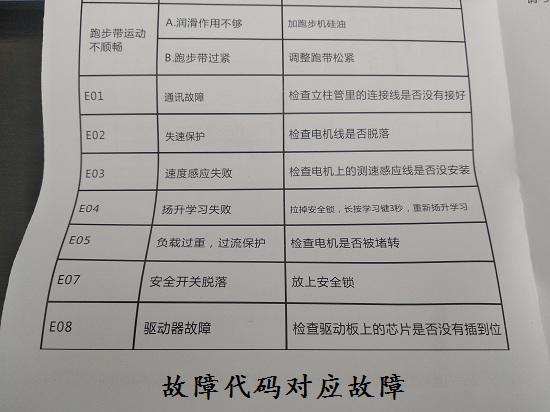

说明书故障代码

故障排查经过


根据说明书中的建议,我们先检查了电机线及插头。电机线并无损坏痕迹,电源线插头也接触良好。于是我们怀疑是电机损坏,接着又单独测试了电机,发现电机可以正常转动,电机损坏的可能性也被排除。后来又想到了扬升电机(所维修的跑步机带有坡度调节功能),于是找来另外一个完好的扬升电机接入电路,将之前测试的电机重新装好,打开开始按钮,故障码依然存在,扬升电机故障也基本可以排除。
我们只好想办法联系厂商售后相关人员(这个品牌的跑步机已经停产,售后不太容易联系到),几经周折,终于把电话打通,说明基本情况后,那边告诉我们说跑带电机只要能转动就没有问题,升降电机损坏的概率很小,目前这种情况基本可以确定是电路板坏了,更换电路板就可以解决问题。
于是我们在网上找到并购买了相应型号的电路板,期待着让跑步机复活。

跑步机电路

电路板到货安装


新的电路板到货后,发现与原机的电路板有些区别(部分元件和插头的位置不同),好在跑步机的线路并不算复杂,主要有电源插头、跑带电机插头、扬升电机插头和屏幕插头,我们按照插头形状、电线颜色以及电路板上的文字标记将所有插头都正确安装到了新的电路板上,依次通电、开机,跑步机成功转动起来。

新旧电路板对比
